Switching

Funktionsweise:

Ein Switch führt intern eine MAC-Adressentabelle

Die Ethernetframes werden immer nur an den Richtigen Port gesendet.

Es gibt 3 mögliche Fälle:

1. Switch kennt bereits die MAC-Adresse → Frame wird direkt an den richtigen Port gesendet
2. Switch kennt die MAC-Adresse noch nicht → Frame wird an alle Ports außer Empfangsport gesendet
3. Broadcast Ziel → Frame wird an alle Ports außer Empfangsport gesendet

Arbeitsweisen:

Es werden 2 Arbeitsweisen unterschieden:

• Store-and-Forward:
  • Frame wird komplett empfangen und gespeichert
  • Frame wird geprüft (FCS)
  • Frame wird weitergeleitet
• Cut-Through:
  • Frame wird nach Empfang der Zieladresse direkt weitergeleitet
  • schneller, aber keine Prüfung auf Beschädigungen

In der Realität werden Mischformen verwendet.

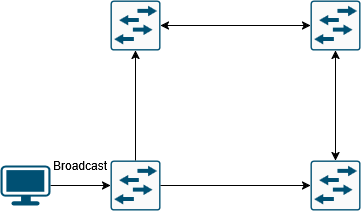

Schleifen:

Bei L2 Schleifen wird die TTL nicht heruntergezählt, deshalb haben L2-Frames eine unbegrenzte Lebenszeit.

Bei einem Broadcast kann das zu Problemen führen

Es gibt mehrere Lösungen für diese Probleme:

• Schleifen vermeiden → saubere Sternverkabelung
• Spanning-Tree Protokoll Familie (STP) → Schleifen durch Abschalten von Ports auflösen
• Ethernet Ring Protection (ERP) → Schleifen durch gezieltes Forwarding vermeiden.
